热管原理
物体的吸热、放热是相对的，凡是有温度差存在的时候，就必然出现热从高温处向低温处传递的现象。从热传递的三种方式：辐射、对流、传导，其中热辐射最快。热管就是利用蒸发制冷，使得热管两端温度差很大，使热量快速传导。一般热管由管壳、吸液芯和端盖组成。热管内部是被抽成负压状态，充入适当的液体，这种液体沸点低，容易挥发。管壁有吸液芯，其由毛细多孔材料构成。热管一段为蒸发端，另外一段为冷凝端，当热管一端受热时，毛细管中的液体迅速蒸发，蒸气在微小的压力差下流向另外一端，并且释放出热量，重新凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段，如此循环不止，热量由热管一端传至另外一端。这种循环是快速进行的，热量可以被源源不断地传导开来。工作流程如下：
（1）热量从热源通过热管管壁和充满工作液体的吸液芯传递到（液－汽）分界面；
（2）液体在蒸发段内的（液－汽）分界面上蒸发；
（3）蒸汽腔内的蒸汽从蒸发段流到冷凝段；
（4）蒸汽在冷凝段内的汽•液分界面上凝结：
（5）热量从（汽－液）分界面通过吸液芯、液体和管壁传给冷源：
（6）在吸液芯内由于毛细作用使冷凝后的工作液体回流到蒸发段。

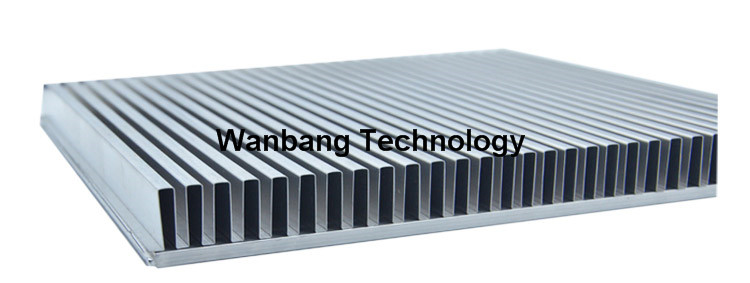

超导铝均温板
超导铝均温板，它以真空腔体内热超导介质的蒸发热快速均匀散布到低温处冷凝，再由腔体内之毛细结构回流至热源，几近超音波速度做动中重复蒸发／冷凝的动作，把大量的热能在极短的时间内排除。技术从原理上类似于热管，但在传导方式上有所区别。热管为一维线性热传导，而真空腔均热板中的热量则是在一个二维的面上传导，因此效率更高。

超导铝均温板特点
1.    导热速度快，可与音速相比
2.    工质不结冰，启动温度低,可在-60℃环境中正常工作
3.    可承受热流密度大，消除系统热点；
4.    不存在异种金属连接，反复的温度变化不会破坏连接
5.    材质为铝，性价比高，重量轻
6.    适用于各种狭小空间，重力方向可以任意折弯
7.    与热源面接触，减少接触热阻，宽度与长度方向任意调整
8.    结构通过模具获得，生产成本底
超导铝均温板应用仿真实例






长度

宽度

厚度

传导系数（w/m.k）

100~3000mm

5~240mm

1~6mm

2000~200000


超导铝均温板应用领域
万帮全铝均温板攻克了多腔阵列式均温板的焊接密封工艺和真空注液工艺，使得该产品在焊接密封和等温性指标上达到超越了海尔的要求，成为海尔某新款产品的唯一指定供应商。
超导均温板应用领域：固态制冷传导，医疗冷链运输箱，新型固态制冷冰箱，空调，IGBT模块散热，大热流密度芯片散热，PC电子散热，通讯电子散热，LED散热等。
